奥克发电:柴油发电机组并机小知识 第一讲

发布日期:2016-08-17 09:09:01 | 加入收藏 关注:

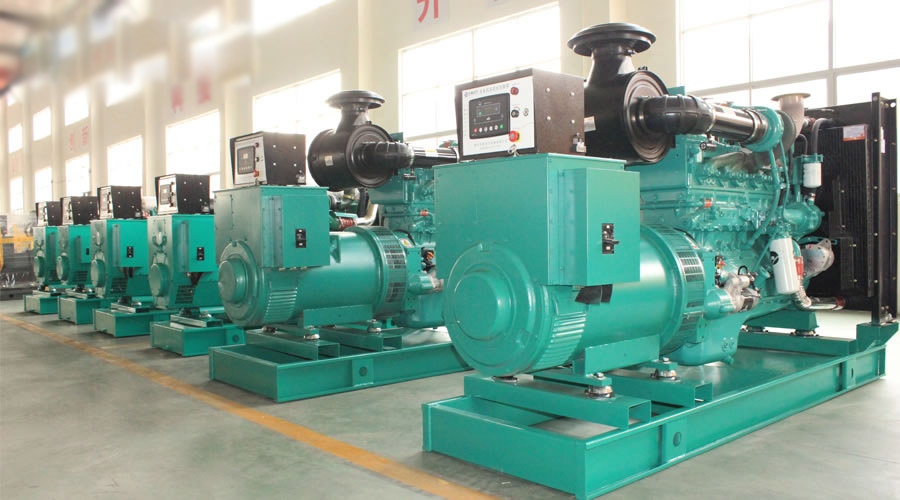

两台或多台发电机组并机运行,可以满足负载变化的需求,大大降低发电机组运行成本,因此,市场上对发电机组的并联需求也越来越多。今天奥克发电就为您讲解一下并机的基础知识:

一、发电机组并列运行的条件是什么?

发电机组投入并列运行的整个过程叫做并列。将一台发电机组先运行起来,把电压送至母线上,而另一台发电机组启动后,与前一台发电机组并列,应在合闸瞬间,发电机组不应出现有害的冲击电流,转轴不受到突然的冲击。合闸后,转子应能很快的被拉入同步。(即转子转速等于额定转速)因此发电机组并列必须具备以下条件:

1.发电机组电压的有效值与波形必须相同.

2.两台发电机电压的相位相同.

3.两台发电机组的频率相同.

4.两台发电机组的相序一致.

二、什么叫发电机组的准同期并列法?怎样进行同期并列?

准同期就是准确周期。用准同期法进行并列操作,发电机组电压必须相同,频率相同以及相位一致,这可通过装在同期盘上的两块电压表、两块频率表以及同期表和非同期指示灯来监视,并列操作步骤如下:将其中一台发电机组的负荷开关合上,将电压送至母线上,而另一台机组处在待并状态。 合上同期开头,调节待并发电机组的转速,使它等于或接近同步转速(与另一台机组的频率相差在半个周波以内),调节待并发电机组的电压,使其与另一台发电机组电压接近,在频率与电压均相近时,同期表的旋转速度是越来越慢的,同期指示灯也时亮时暗;当待并机组与另一台机组相位相同时,同期表指针指示向上方正中间位置,同期灯最暗,当待并机组与另一台机组相位差最大时,同期表指向下方正中位置,此时同期灯最亮,当同期表指针按顺时针方向旋转时,这说明待并发电机的频率比另一台机组的频率高,应降低待并发电机组的转速,反之当同期表指针按逆时针方向旋转时,应增加待并发电机组的转速。当同期表指针顺时针方向缓慢旋转,指针接近同期点时,立即将待并机组的断路器合闸,使两台发电机组并列。并列后切除同期表开关和相关的同期开关。

三、在进行发电机组的准同期并列时,应注意什么?

准同期并列是手动操作,操作是否顺利与运行人员的经验有很大的关系,为防止不同期并列,下列三种情况不准合闸。

1. 当同期表指针出现跳动现象时,不准合闸,因为同期表内部可能有卡带现象,反映不出正确的并列条件。

2. 当同期表旋转过快时,说明待并发电机组与另一台发电机组的频率相差太大,由于断路器的合闸时间难以掌握,往往使断路器不在同期点合闸,所以此时不准合闸。

3. 如果同期表指针停在同期点上不动,止时不准合闸。这是因为断路器在合闸过程中如果其中一台发电机组的频率突然变动,就有可能使断路器正好合在非同期点上.

四、怎样调整并列机组的逆功现象?

当两台发电机组空载并列后,会在两台机组之间,产生一个频率差与电压差的问题。并且在两台机组的监视仪表上(电流表、功率表、功率因数表),反应出实际的逆功情况,一种是转速(频率)不一致造成的逆功,另一种是电压不等造成的逆功,其调整如下:

1.频率造成逆功现象的调整:

如果两台机组的频率不等,相差较大时,在仪表上(电流表、功率表)显示出,转速高的机组电流显示正值,功率表指示为正功率,反之,电流指示负值,功率指示负值。这时调整其中一台机组的转速(频率),视功率表的指示进行调整,把功率表的指示调整为零即可。使两台机组的功率指示均为零,这样两台机的转速(频率)基本上一致。但是,这时电流表仍有指示时,这就是电压差造成的逆功现象了。

2.电压差造成逆功现象的调整:当两台机组的功率表指示均为零时,而电流表仍然有电流指示(即一反一正指示)时,可调整其中一台发电机组的电压调整旋钮,调整时,视电流表与功率因数的指示进行。将电流表的指示消除(即调整为零),电流表无指示后,这时视功率因数表的指示,把功率因数调至滞后0.5以上即可.一般可调整至0.8左右,为最佳状态。

五、发电机保护回路

1.逆功 逆功现象是由发电机组转速(频率)及电压不同而造成的,即一台发电机组带正功,而另一台机组带负功率。也就是说带负功率的机组,这时变成了一个负载(此机组频率低,转速不一致的现象)。电压不相同时,电压高的机组,向电压低的机组,提供一个无功电流与无功电压(此机组的电流表正向指示),相当于在本供电系统内,加了一个调相机组。电压低的机组,这时成为一个大的负载,接受一个很大的无功电流,来维持两台机组的电压平衡(此机组的电流表反向指示)。监测时把某一台机组的电压调高,或将另一台机组电压高低,造成一台机组有逆功电流,其动作电流为额定电流20%左右。逆功继电器动作、跳闸、报警,但不停机。

2.过电流: 现在的发电机组额定功率一定的,它的超载能力很低,基本上在额定功率的5%左右,允许带载时间15~30分钟,最多不超60分钟,超过这个时间,发电机组会发热,导线绝缘会降低,也就降低了使用寿命。所以在设定过电流保护时无特殊要求的,过电流保护设定在额定电流的110%即可。带载测试时,将电流带至额定流的110%,过流继电器动作。跳闸、报警、不停机。

3.过电压: 在并列使用发电机组时最怕供电系统发生振荡,一但发生振荡系统电压升高,易造成用电设备及供电设备的绝缘击穿,使供电设备与用电设备一起瘫痪。为此并列使用的发电机组均装有过电压保护,其设定值为额定电压的105%为最佳。短接过电压继电器,跳闸停机、报警动作。

\

\

\
